DAM - DAW - MP 0484 Bases de Dades

Exercicis Pas de Model ER a Model Relacional

Ex1 - Etapes de "La Vuelta"

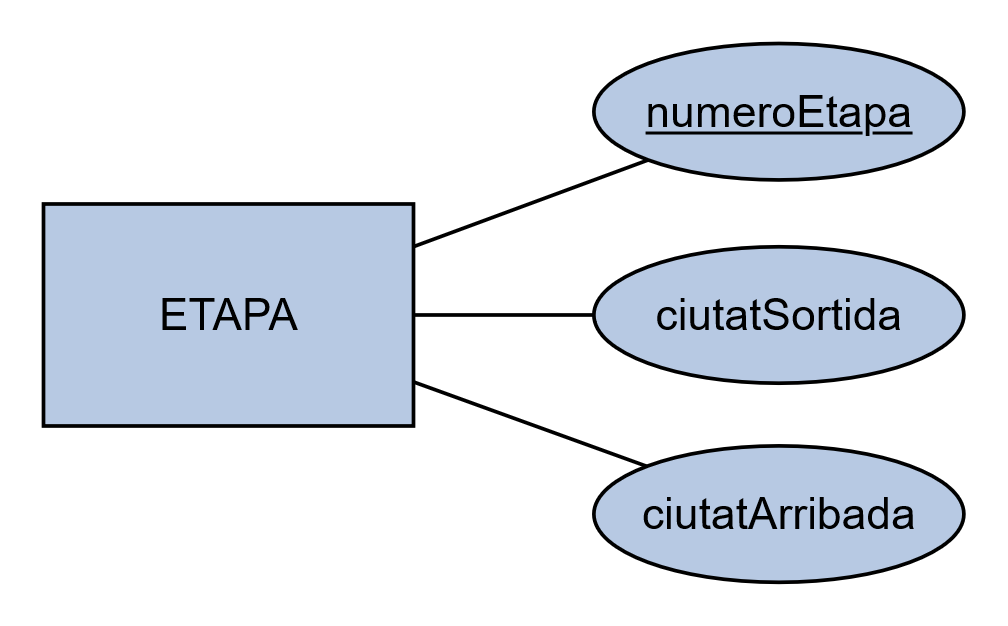

Donat el diagrama ER següent, fes-ne la traducció al model relacional:

Possible solució

Pas 1 - Entitats Fortes

ETAPA ( numeroEtapa, ciutatSortida, ciutatArribada )

Ex2 - "Gran premi de F1"

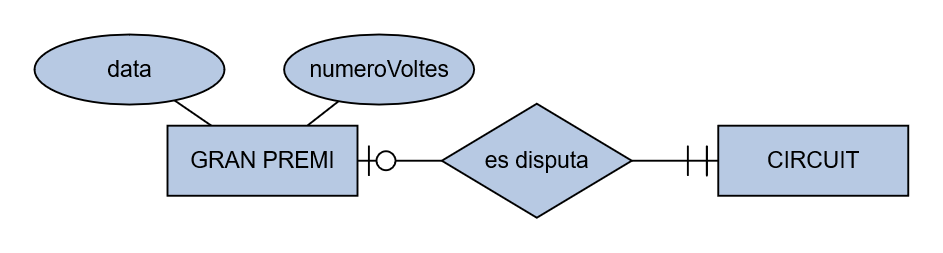

Donat el model ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un codi i una descripció:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions binàries

• GRAN_PREMI (codiGP, descripcio, data, numeroVoltes )

• CIRCUIT ( codiCircuit, descripcio )

• GRAN_PREMI (codiGP, descripcio, data, numeroVoltes, codiCircuit )

  on codiCircuit REFERENCIA CIRCUIT(codiCircuit)

• CIRCUIT ( codiCircuit, descripcio )

Ex3 - Neumàtics d'una escuderia de F1

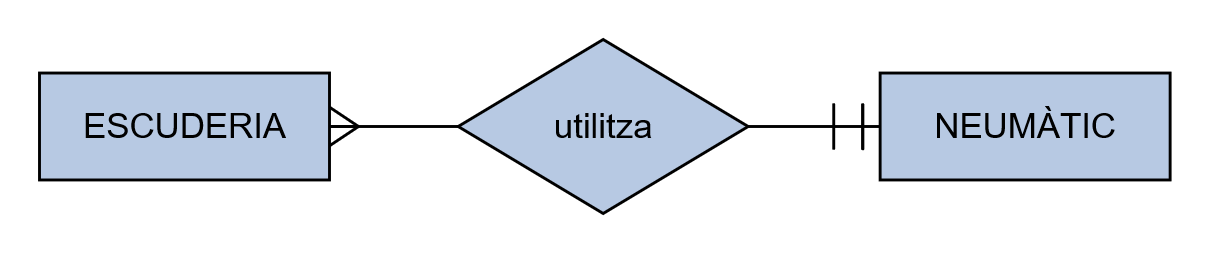

Donat el diagrama ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama, si no s'especifica explícitament, tenen com a mínim un codi i una descripció

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions binàries

• ESCUDERIA ( codiE, descripcioE )

• NEUMATIC ( codiN, descripcioN )

• ESCUDERIA ( codiE, descripcioE, codiN )

  on codiN REFERENCIA NEUMATIC(codiN)

• NEUMATIC ( codiN, descripcioN )

Ex4 - Comanda

Donat el model ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama, si no s'especifica explícitament, tenen com a mínim un codi i una descripció:

Possible solució

Pas 1 - Entitats FortesPas 2 - Entitats Febles

• COMANDA ( codiComanda, descripcioComanda )

• LINIA_COMANDA( liniaComanda, descripcioComanda )

• COMANDA ( codiComanda, descripcioComanda )

• LINIA_COMANDA( codiComanda, liniaComanda, descripcioComanda )

  on codiComanda REFERENCIA COMANDA(codiComanda)

Ex5 - Posició i temps en la F1

Donat el model ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un codi i una descripció:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions Binàries

• PILOT ( codiPilot, nomPilot )

• GRAN_PREM I( codiGP, data, numeroVoltes )

• PILOT ( codiPilot, nomPilot )

• GRAN_PREM I( codiGP, data, numeroVoltes )

• DISPUTA ( codiPilot, codiGP, posicio, tempsTotal )

  on codiPilot REFERENCIA PILOT(codiPilot)

  on codiGP REFERENCIA GRAN_PREMI(codiGP)

Ex6 - Ingredients substituïbles d'una pizza

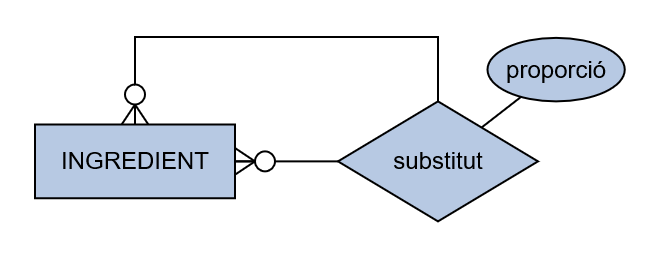

Donat el model ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama, si no s'especifica explícitament, tenen com a mínim un codi i una descripció:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions Binàries

• INGREDIENT ( codiIngredient, nomIngredient )

• INGREDIENT ( codiIngredient, nomIngredient )

• SUBSTITUT ( codiIngredientPpal, codiIngredientSubst, proporcio )

  on codiIngredientPpal REFERENCIA INGREDIENT(codiIngredient)

  on codiIngredientSubst REFERENCIA INGREDIENT(codiIngredient)

Ex7 - Províncies en les etapes de "La Vuelta"

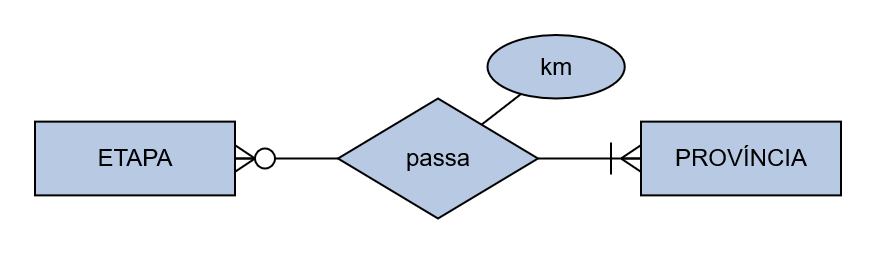

Donat el diagrama ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un codi:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions Binàries

• ETAPA ( codiEtapa, nomEtapa )

• PROVINCIA ( codiProvincia, nomProvincia )

• ETAPA ( codiEtapa, nomEtapa )

• PROVINCIA ( codiProvincia, nomProvincia )

• PASSA ( codiEtapa, codiProvincia, km )

  on codiEtapa REFERENCIA ETAPA(codiEtapa)

  on codiProvincia REFERENCIA PROVINCIA(codiProvincia)

Ex8 - Botiga d'informàtica

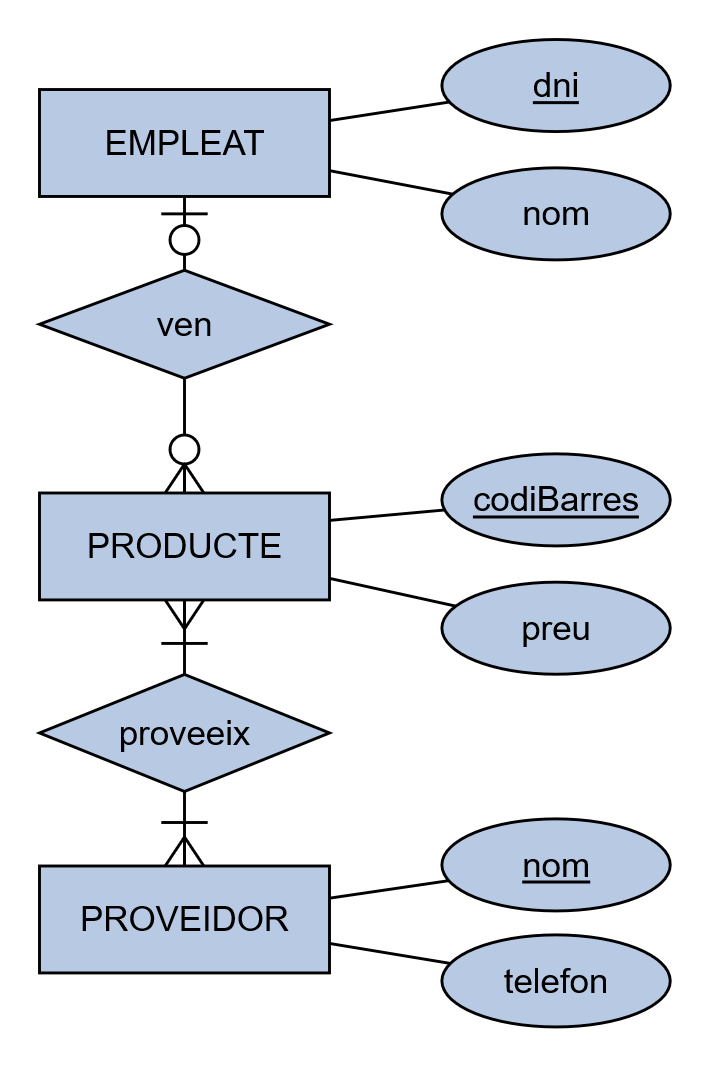

Donat el diagrama ER següent, feu-ne la traducció al model relacional:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions Binàries

• EMPLEAT ( dni, nom )

• PRODUCTE ( codiBarres, preu )

• PROVEIDOR ( nom, telefon )

• EMPLEAT ( dni, nom )

• PRODUCTE ( codiBarres, preu, dniVenedor )

  on dniVenedor REFERENCIA EMPLEAT(dni)

• PROVEIDOR ( nom, telefon )

• PROVISIO ( codiBarres, nom, km )

  on codiBarres REFERENCIA PRODUCTE(codiBarres)

  on nom REFERENCIA PROVEIDOR(nom)

Ex9 - Hospital

Donat el diagrama ER següent, feu-ne la traducció al model relacional:

Possible solució

Pas 1 - Entitats FortesPas 4 - Interrelacions Binàries

• METGE ( dni, nom, cognoms )

• PACIENT ( codi, nom, cognoms )

• MALALTIA ( numero, nomTecnic, nomComu )

• METGE ( dni, nom, cognoms )

• PACIENT ( codi, nom, cognoms )

• MALALTIA ( numero, nomTecnic, nomComu )

• ATEN ( dni, codi )

  on dni REFERENCIA METGE(dni)

  on codi REFERENCIA PACIENT(codi)

• PATEIX ( codi, numero )

  on codi REFERENCIA PACIENT(codi)

  on numero REFERENCIA MALALTIA(numero)

Ex10 - Maillot dels ciclistes en les etapes de "La Vuelta"

Donat el model ER següent, feu-ne la traducció al model relacional:

Possible solució

Pas 1 - Entitats FortesPas 5 - Interrelacions n-àries

• MAILLOT ( codi, color )

• CICLISTA ( dorsal, nom, dataNaixement )

• ETAPA ( codiEtapa, nomEtapa )

• MAILLOT ( codi, color )

• CICLISTA ( dorsal, nom, dataNaixement )

• ETAPA ( codiEtapa, nomEtapa )

• PORTA ( codi, codiEtapa, dorsal )

  on codi REFERENCIA MAILLOT(codi)

  on codiEtapa REFERENCIA ETAPA(codiEtapa)

  on dorsal REFERENCIA CICLISTA(dorsal)

Ex11 - Fer una reserva en un restaurant

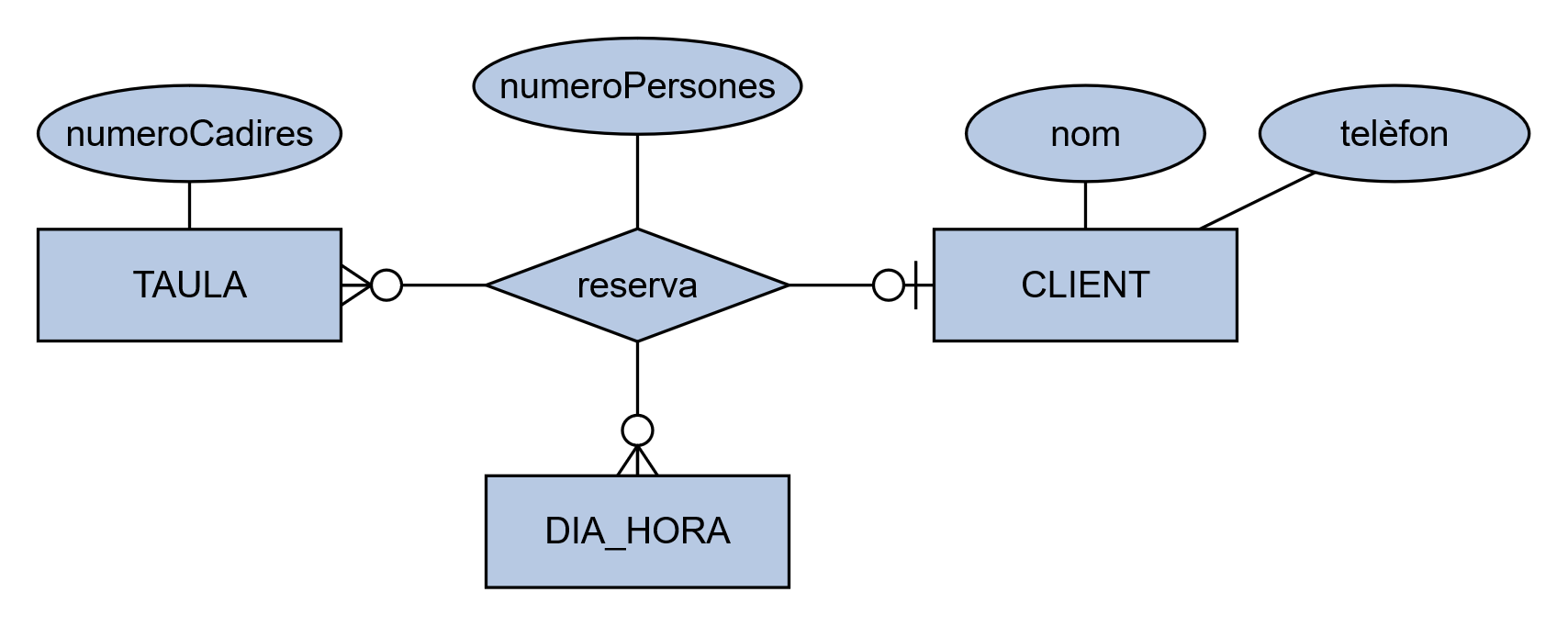

Donat el diagrama ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un codi:

Possible solució

Pas 1 - Entitats FortesPas 5 - Interrelacions n-àries

• TAULA ( codiTaula, descripcioTaula, numeroCadires )

• CLIENT ( codiClient, nomClient, telefonClient )

• DIA_HORA ( dia, hora )

• TAULA ( codiTaula, descripcioTaula, numeroCadires )

• CLIENT ( codiClient, nomClient, telefonClient )

• DIA_HORA ( dia, hora )

• RESERVA ( codiTaula, codiClient, dia, hora, numeroPersones )

  on codiTaula REFERENCIA TAULA(codiTaula)

  on codiClient REFERENCIA CLIENT(codiClient)

  on dia, hora REFERENCIA DIA_HORA(dia, hora)

Ex12 - Missatgeria

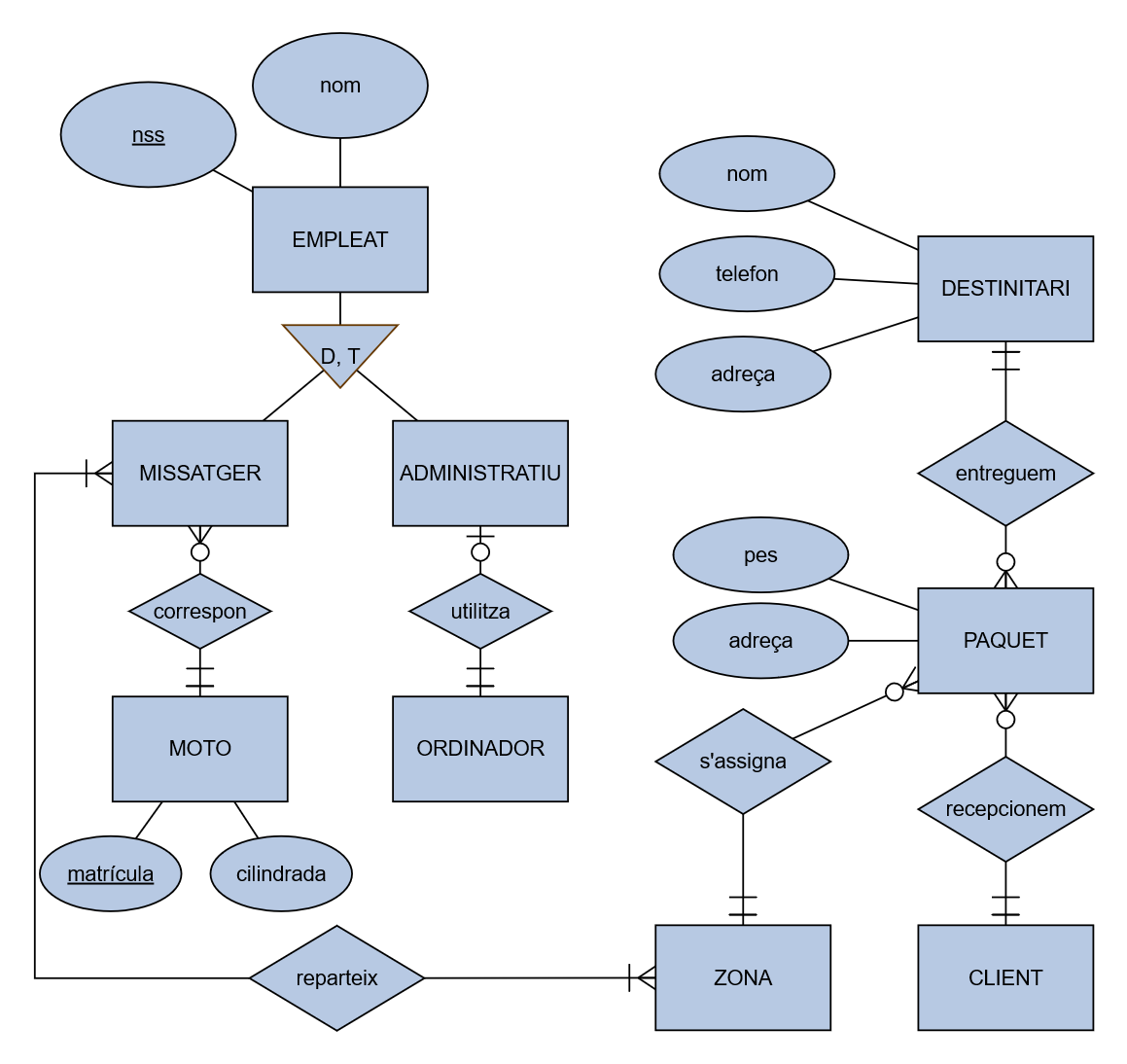

Donat el diagrama ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un codi:

Possible solució

Pas 1 - Entitats FortesPas 2 - Especialització / GeneralitzacióPas 4 - Interrelacions binàries

• EMPLEAT ( nss, nom )

• MOTO ( matricula, cilindrada )

• ORDINADOR ( codiOrdinador, descripcioOrdinador )

• ZONA ( codiZona, nomZona )

• CLIENT ( codiClient, nomClient )

• PAQUET ( codiPaquet, descripcioPaquet, ,pes, adreça )

• DESTINATARI ( codiDestinatari, nom, adreça, telefon )

• EMPLEAT ( nss, nom )

• MISSATGER (nss )

  on nss REFERENCIA EMPLEAT(nss)

• ADMINISTRATIU (nss )

  on nss REFERENCIA EMPLEAT(nss)

• MOTO ( matricula, cilindrada )

• ORDINADOR ( codiOrdinador, descripcioOrdinador )

• ZONA ( codiZona, nomZona )

• CLIENT ( codiClient, nomClient )

• PAQUET ( codiPaquet, descripcioPaquet, ,pes, adreça )

• DESTINATARI ( codiDestinatari, nom, adreça, telefon )

• EMPLEAT ( nss, nom )

• MISSATGER (nss, matricula )

  on nss REFERENCIA EMPLEAT(nss)

  on matricula REFERENCIA MOTO(matricula)

• ADMINISTRATIU (nss, codiOrdinador )

  on nss REFERENCIA EMPLEAT(nss)

  on codiOrdinador REFERENCIA ORDINADOR(codiOrdinador)

• MOTO ( matricula, cilindrada )

• ORDINADOR ( codiOrdinador, descripcioOrdinador )

• ZONA ( codiZona, nomZona )

• CLIENT ( codiClient, nomClient )

• PAQUET ( codiPaquet, descripcioPaquet, ,pes, adreça, codiZona, codiClient, codiDestinatari )

  on codiZona REFERENCIA ZONA(codiZona)

  on codiClient REFERENCIA CLIENT(codiClient)

  on codiDestinatari REFERENCIA DESTINATARI(codiDestinatari)

• DESTINATARI ( codiDestinatari, nom, adreça, telefon )

• REPARTEIX ( nss, codiZona )

  on nss REFERENCIA MISSATGER(nss)

  on codiZona REFERENCIA ZONA(codiZona)

Ex13 - Companyia d'assegurances

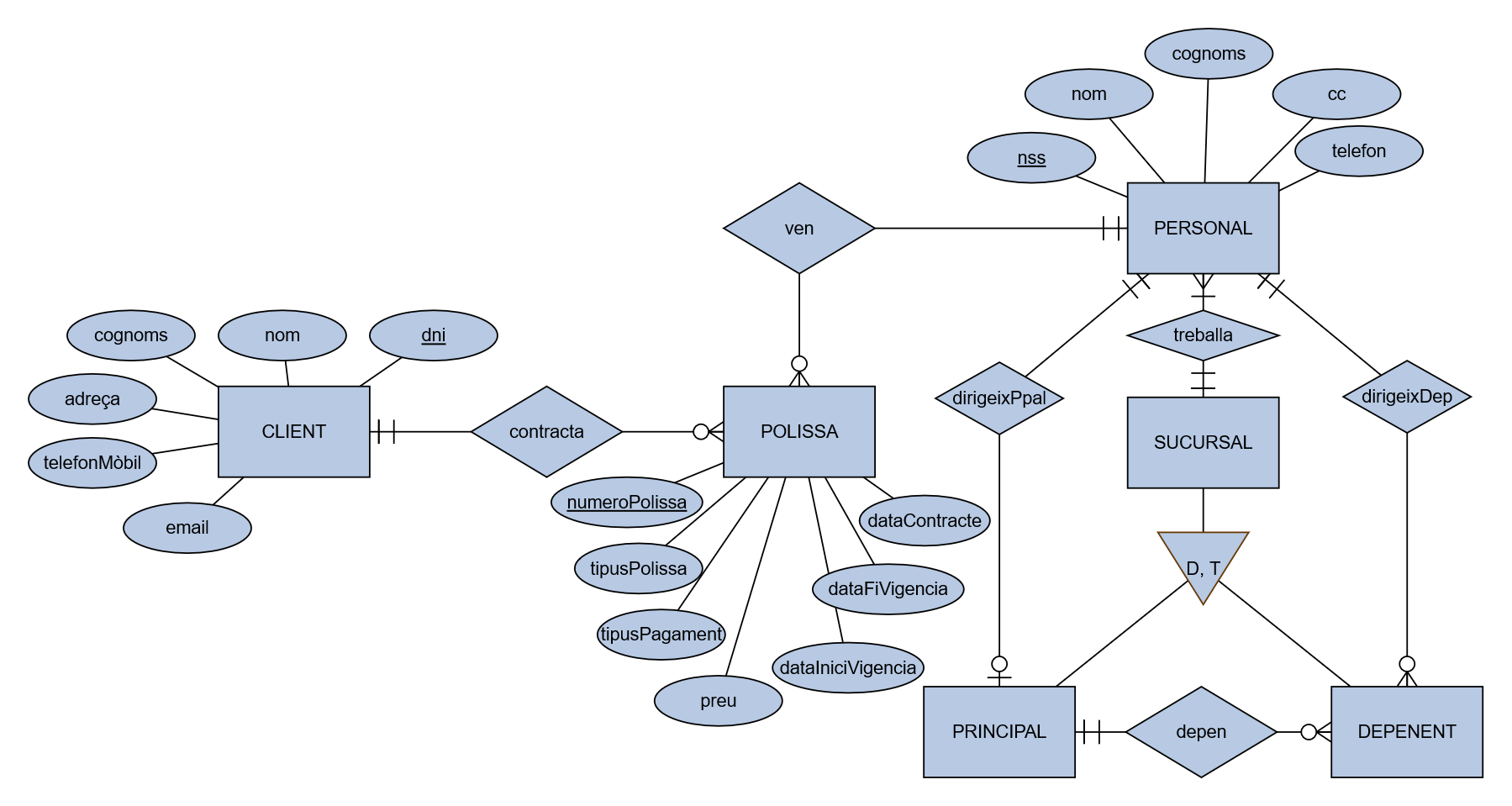

Donat el diagrama ER següent, feu-ne la traducció al model relacional:

Possible solució

Pas 1 - Entitats FortesPas 2 - Especialització / GeneralitzacióPas 4 - Interrelacions binàries

• CLIENT ( dni, nom, cognoms, adreça, telefonMobil, email )

• POLISSA ( numeroPolissa, tipusPolissa, tipusPagament, preu, dataIniciVigència, dataFiVigència, dataContracte )

• PERSONAL ( nss, nom, cognoms, cc, telefon )

• SUCURSAL ( codiSucursal, nomSucursal )

• CLIENT ( dni, nom, cognoms, adreça, telefonMobil, email )

• POLISSA ( numeroPolissa, tipusPolissa, tipusPagament, preu, dataIniciVigència, dataFiVigència, dataContracte )

• PERSONAL ( nss, nom, cognoms, cc, telefon )

• SUCURSAL ( codiSucursal, nomSucursal )

• PRINCIPAL ( codiSucursal )

  on codiSucursal REFERENCIA PRINCIPAL(codiSucursal)

• DEPENENT ( codiSucursal )

  on codiSucursal REFERENCIA PRINCIPAL(codiSucursal)

• CLIENT ( dni, nom, cognoms, adreça, telefonMobil, email )

• POLISSA ( numeroPolissa, tipusPolissa, tipusPagament, preu, dataIniciVigència, dataFiVigència, dataContracte, dni, nss )

  on dni REFERENCIA CLIENT(dni)

  on nss REFERENCIA PERSONAL(nss)

• PERSONAL ( nss, nom, cognoms, cc, telefon, codiSucursalTreballa )

  on codiSucursalTreballa REFERENCIA SUCURSAL(codiSucursal)

• SUCURSAL ( codiSucursal, nomSucursal )

• PRINCIPAL ( codiSucursal, nssDirector )

  on codiSucursal REFERENCIA PRINCIPAL(codiSucursal)

  on nssDirector REFERENCIA PERSONAL(nssDirector)

• DEPENENT ( codiSucursal, nssDirector, codiSucursalPpal )

  on codiSucursal REFERENCIA PRINCIPAL(codiSucursal)

  on nssDirector REFERENCIA PERSONAL(nssDirector)

  on codiSucursalPpal REFERENCIA PRINCIPAL(codiSucursal)

Ex14 - Personal d'una entitat bancària

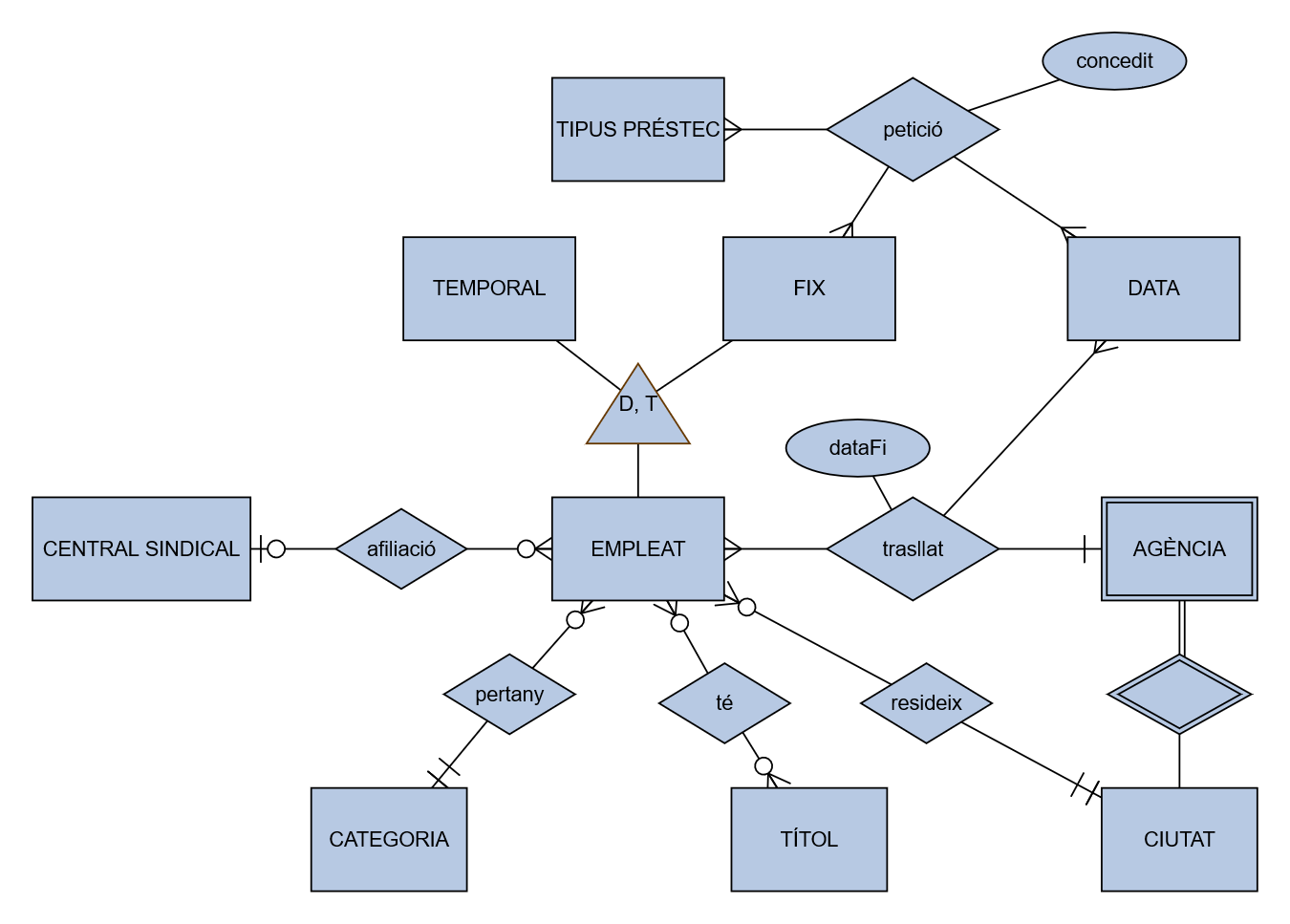

Donat el diagrama ER següent, feu-ne la traducció al model relacional, suposant que totes les entitats del diagrama tenen com a mínim un atribut clau i altres atributs significatius que pugeu inventar-vos:

Possible solució

Pas 1 - Entitats FortesPas 2 - Especialització / GeneralitzacióPas 3 - Entitats FeblesPas 4 - Interrelacions binàriesPas 5 - Interrelacions n-àries

• CENTRAL_SINDICAL ( codiCS, nomCS )

• CATEGORIA ( codiCat, nomCat )

• TITOL ( codiTitol, nomTitol )

• CIUTAT ( codiCiutat, nomCiutat )

• EMPLEAT ( codiEmple, nomEmple )

• DATA ( dia )

• TIPUS_PRESTEC ( codiTP, nomTP )

• CENTRAL_SINDICAL ( codiCS, nomCS )

• CATEGORIA ( codiCat, nomCat )

• TITOL ( codiTitol, nomTitol )

• CIUTAT ( codiCiutat, nomCiutat )

• EMPLEAT ( codiEmple, nomEmple )

• DATA ( dia )

• TIPUS_PRESTEC ( codiTP, nomTP )

• TEMPORAL ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• FIX ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• CENTRAL_SINDICAL ( codiCS, nomCS )

• CATEGORIA ( codiCat, nomCat )

• TITOL ( codiTitol, nomTitol )

• CIUTAT ( codiCiutat, nomCiutat )

• EMPLEAT ( codiEmple, nomEmple )

• DATA ( dia )

• TIPUS_PRESTEC ( codiTP, nomTP )

• TEMPORAL ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• FIX ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• AGENCIA ( codiCiutat, numeroAgencia, nomAgencia )

  on codiCiutat REFERENCIA CIUTAT(codiCiutat)

• CENTRAL_SINDICAL ( codiCS, nomCS )

• CATEGORIA ( codiCat, nomCat )

• TITOL ( codiTitol, nomTitol )

• CIUTAT ( codiCiutat, nomCiutat )

• EMPLEAT ( codiEmple, nomEmple, codiCS, codiCat, codiCiutat )

  on codiCS REFERENCIA CENTRAL_SINDICAL(codiCS)

  on codiCat REFERENCIA CATEGORIA(codiCat)

  on codiCiutat REFERENCIA CIUTAT(codiCiutat)

• DATA ( dia )

• TIPUS_PRESTEC ( codiTP, nomTP )

• TEMPORAL ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• FIX ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• AGENCIA ( codiCiutat, numeroAgencia, nomAgencia )

  on codiCiutat REFERENCIA CIUTAT(codiCiutat)

• EMPLEAT_TITOL ( codiEmple, codiTitol )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

  on codiTitol REFERENCIA TITOL(codiTitol)

• CENTRAL_SINDICAL ( codiCS, nomCS )

• CATEGORIA ( codiCat, nomCat )

• TITOL ( codiTitol, nomTitol )

• CIUTAT ( codiCiutat, nomCiutat )

• EMPLEAT ( codiEmple, nomEmple, codiCS, codiCat, codiCiutat )

  on codiCS REFERENCIA CENTRAL_SINDICAL(codiCS)

  on codiCat REFERENCIA CATEGORIA(codiCat)

  on codiCiutat REFERENCIA CIUTAT(codiCiutat)

• DATA ( dia )

• TIPUS_PRESTEC ( codiTP, nomTP )

• TEMPORAL ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• FIX ( codiEmple )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

• AGENCIA ( codiCiutat, numeroAgencia, nomAgencia )

  on codiCiutat REFERENCIA CIUTAT(codiCiutat)

• EMPLEAT_TITOL ( codiEmple, codiTitol )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

  on codiTitol REFERENCIA TITOL(codiTitol)

• TRASLLAT ( codiEmple, dia, codiCiutat, numeroAgencia, dataFi )

  on codiEmple REFERENCIA EMPLEAT(codiEmple)

  on codiCiutat, numeroAgencia REFERENCIA AGENCIA(codiCiutat, numeroAgencia)

  on dia REFERENCIA DATA(dia)

• PETICIO ( codiEmple, codiTP, dia, concedit )

  on codiEmple REFERENCIA FIX(codiEmple)

  on codiTP REFERENCIA TIPUS_PRESTEC(codiTP)

  on dia REFERENCIA DATA(dia)
